Sonderseite südlicher Teilabschnitt der Vorderen Linie im Großen Wiesental. | ||||||||||||
Auf der Suche nach den regionalen missing links (Teil 1). | ||||||||||||
Archäologische Spurensuche mit taktisch-strategischen Überlegungen. | ||||||||||||
Mit
missing links (englisch für
„fehlendes Bindeglied“) |
||||||||||||
|
||||||||||||
Auf der Suche nach den regionalen missing links im Raum Zell - Mambach - Häg-Ehrsberg. | ||||||||||||
|
||||||||||||

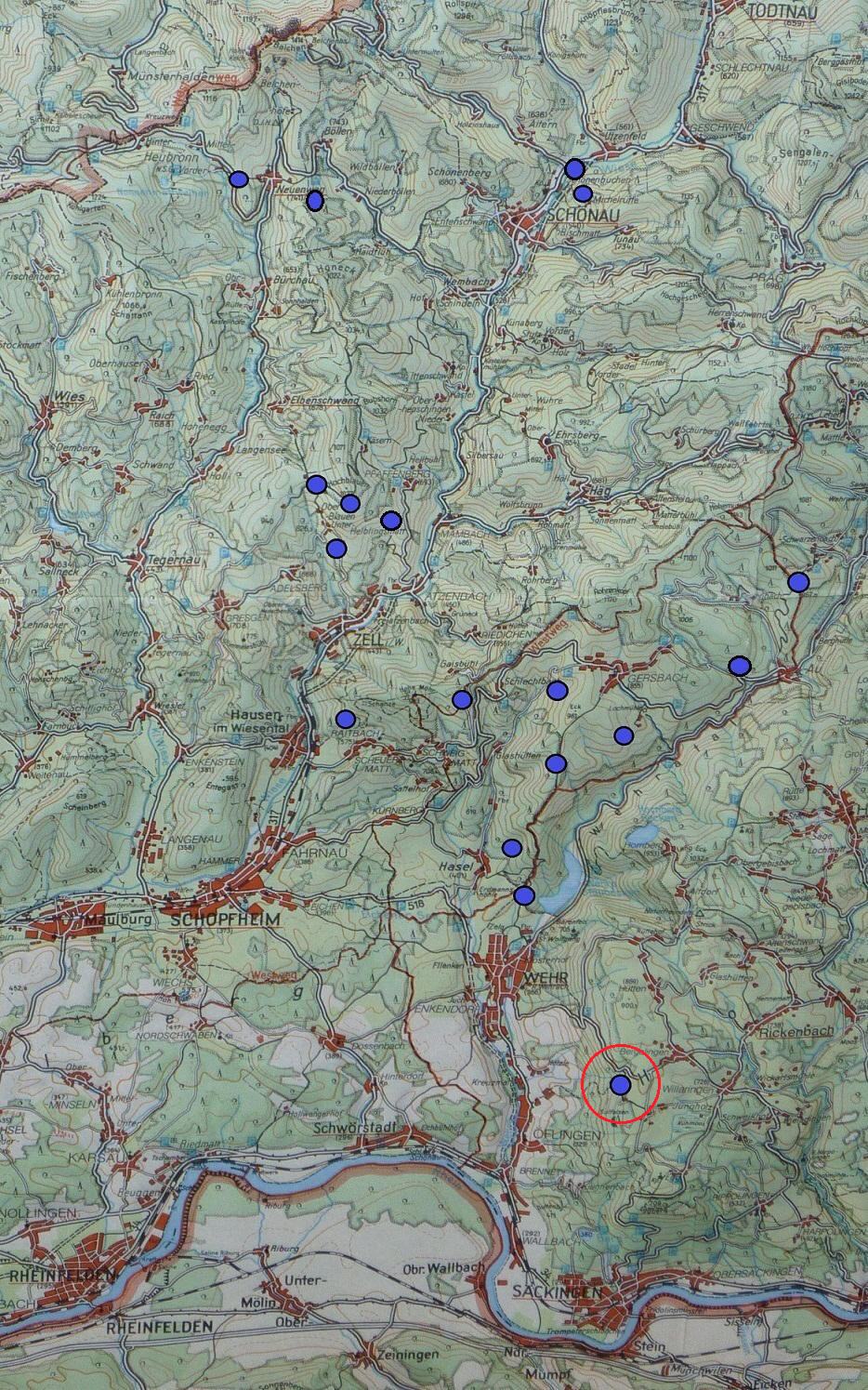

Topographische Karte 1:25.000,
Landesvermessungsamt Baden-Württemberg, Blatt 8313, Wehr,
Normalausgabe, Hrsg. Badische Oberdirektion des Wasser- und
Straßenbaus, 1882,
Berichtigungsstand 1936, Ausgabe 1958
|
||||||||||||
Linke Karte: Vordere- und Hintere Linie
(rot/gelb) mit Fortifikationsraum Schönau (weiß), rechte Karte: Schanzanlagen mit zusätzlichen und speziellen Sperreinrichtungen (blau). |
||||||||||||
Repro ©
Landesarchiv
Baden-Württemberg Generallandesarchiv Karlsruhe
https://www.landesarchiv-bw.de/web/47245
2017 Signatur Hfk Planbände 11. Bl.9. Genehmigung Aktenzeichen: 4-7512-Störk,Werner |
||||||||||||
Die "missing links" auf der Karte von 1701 - die ab 1702 durch den Bündiswechsel Bayern zu Frankreich - neben den für 1702 geplanten (gelbe Quadrate) neuen Schanzen (Schanzbühl, Schlechtbacher Redoute, Redoute auf dem Mettlenkopf) dann noch zusätzlich errichtet werden mußten und so in der Karte von 1701 logischerweise noch nicht auftauchen. Klar wird auch, dass man von Seiten des Reiches ein dritte Verteidigungslinie (1,2,3) einrichtete, um entsprechend einer erfolgreichen Abschnittsverteidigung möglichst im rückwärtigen Raum über entsprechendenDefensionsmöglichkeiten verfügten, um einen aus Osten und Süden (blaue Linien) kommenden Angreifer erfolgreich abzuweisen und ihm auch einen Durchzug bzw. eine Überquerung bestimmer Täler in Richtung Freiburg/Breisgau zu versperren. Somit sollte auch ein Festsetzung mit entsprechender Einquartierung und Kontribubutionen verhindert werden. Damit wird das Angenbachtal zur letzen Bastion der Defension der Vorderen Linie. Legende: WA Wolfsacker mit Redan-Linien, GW Gatter und Redoute von Pfaffenberg, ES Redouten auf dem Eselsköpfle und dem Saufert bei Mambach, RE Redanlinie Ehrsberg, SQ Redoute bei der Schwarzen Waag südlich Totmoos-Au, GB Schanze auf dem Gersbacher Glaserberg, EG Letze und Redoute am Esch- oder Öschgraben südlich von Glashütten/Hasel und WK Redoute und Sperrelemente auf dem Wolfristkopf nördlich von Wehr und östlich von Hasel. | ||||||||||||
Repro ©
Landesarchiv
Baden-Württemberg Generallandesarchiv Karlsruhe
https://www.landesarchiv-bw.de/web/47245
2017 Signatur Hfk Planbände 11. Bl.9. Genehmigung Aktenzeichen: 4-7512-Störk,Werner |
||||||||||||
Der Allianzwechsel von Bayern zwingt die Erbauen der Vorderen Linie zu nachhaltigen Korrekturen und neuen Defensionspunkten: um feindliche Angriffe der Bayern bzw. der vereinigen Truppen mit Frankreich aus Süden kommende, also von den Waldstädten am Hochrhein oder von Hüningen aus - abzufangen, wurde die Südflanke massiv verstärkt und die Zugänge zum Wehratal (Schanze auf dem Wolfristkopf) und dem Haselbachtal (Anlagen auf dem Köpfle und der Redoute am Oeschgraben) im unteren Teil sowie im oberen Teil durch die Schanzanlage auf dem Glaserberg zusätzlich stark befestigt. Die mögliche Überquerung von oberen Haselbachtal (Lodbach) westlich von Gersbach hinüber ins Angenbachtal wurde durch eine Hagstruktur in Kombination mit dem "Hau-Wald" erschwert, wobei man die Aufstiegsmöglichkeit in Richtung Ehrsberg ebenfalls abfangen wollte. Ein Übergang vom Angebachtal ins Große Wiesental und dann in nordöstlicher Richtung weiter über Pfaffenberg zum Wolfsacker (mit Übergang ins Kleine Wiesental und über Bürchau, Neuenweg, Sirnitz alternativ nach Neuenburg oder Freiburg, Breisach, Neu-Breisach) wurde mit insgesamt vier Fortifikationselementen unterbunden. Zudem wurden bei Mambach - ideal an der engsten Tal-Stelle - zusätzliche Sperrelemente installiert. | ||||||||||||
Quelle: Google Earth, Grafik Werner Störk (nicht maßstäblich). | ||||||||||||
Mit dem Allianzwechsel von Bayern 1702 ergibt sich eine völlig neue Situation im Bereich der südlichen Vorderen Linie. | ||||||||||||
Der Autor Haasis-Berner merkt in seinen Ausführungen u.a. an ( S. 92 ff): "Demnach muss die Karte "um 1700" mit einer Toleranz von etwas fünf Jahren in beide Richtungen entstanden sein. Das GLA Karlsruhe gibt die Datierung mit "1701" an, ohne dass diese eindeutig begründet ist." Gerade die fehlenden Schanzanlagen wie die auf dem Glaserberg oder die jetzt wiederentdeckten Schanzanlagen bei Pfaffenberg und Mambach belegen, dass die Karte sehr wohl vom GLA exakt und fachwissenschaftlich korrekt auf 1701 datiert wurde. Denn sie dokumentiert in einer Momentaufnahme die reale Situation im Jahre 1701, ohne die politische Wende Bayern berücksichtigen zu können, die aus einer primären Westfront nun zusätzlich eine Ostfront aufbaute. Und somit ein schnelles Reagieren erforderte, um die von den Bayern favorisierte Südtangente über die Waldstädte zusätzlich abzusichern, was auch bedeutete, dass die Zugänge aus dem Hochrheintál unmittelbar Aufstiegsrouten für die Bayern bzw. dann bei einer Vereinigung mit den Franzosen, für beiden Heere effektiver zu sperren waren, um so einen direkten Zugang zum Reichsterritorium sowie mögliche Umgehungen und damit verbundene Einkesselungen zu unterbinden. Bezogen auf die Anmerkungen von Haasis-Berner wieder einer jener nicht überzeugenden "Favorisierungen" und fachlicher Fehleinschätzung. | ||||||||||||
Quelle: Google Earth, Grafik Werner Störk (nicht maßstäblich). | ||||||||||||
Um sich ein zutreffendes Bild über die neue Frontsituation durch den bayerischen Allianzwechsel zu bilden, ist es erforderlich, die neuen Angriffs- und ggfs. auch Umgehungsrouten genauer ins Auge zu fassen. Nur so lassen sich die notwendigen zusätzlichen Sicherungselemente besser ein- und zuordnen und auch fortifikatorisch erst verstehen. So sind der Gleichen und die Sandwürfe inklusive dem Schanzbühl westlich von Schlechtbach so stark gesichert, dass hier ein Durchbrechen nur unter hohen Verlusten möglich wäre - um so über den dortigen Kohlbach-Paß Zell anzugreifen. Für die Bayern lag es daher näher, den Weg aus dem Hochrheintal bei den Waldstädten via Wehr und Hasel - immer dem Haselbach folgend - dann über Gersbach und die dortigen Schwellen die Reichsgrenze zu überschreiten und über Rohrberg und das Angenbachtal entweder Zell rückwärtig anzugreifen. Oder von dort aus in Richtung Schönau weiterzuziehen. Eine alternative Route wäre die über das Angenbachtal hinaus nach Ehrsberg (ohne Übergang ins Künbachtal, da vor Schönau stark befestigt) und von dort auf dem dortigen Höhenweg durch den Kreuzwald, um von Norden aus Schönau anzugreifen - ggfs. durch einen zweiten - in dem Fall französischen - Angreifer, von Neuenburg über die Sirnitz und Neuenweg anmarschierend - Schönau in die Zange zu nehmen. Ebenfalls naheliegend: von Mambach aus über Pfaffenberg und den Wolfsacker ins Kleine Wiesental und sich mit dem Franzosen auf der Sirnitz zu vereinigen. Ein Zusammenschluß beider Gruppen wäre für das Große wie auch das Kleine Wiesental verheerend und auf den Breisgau insgesamt blickend - katastrophal gewesen. Die Grafik zeigt nun klar ersichtlich, wie man im südlichen Teil der Vorderen Linie mögliche Angriffs- und Umgehungsrouten durch gezielt gesetzte neue Fortifikationslemente verhindern möchte. Schanzen und Sperreinrichtungen, die so eben nicht auf der Karte von 1701 zu finden sind, da diese noch von einer gemeinsamen Allianz mit den Bayern ausging. | ||||||||||||
Sonderseiten zum Thema Südabschnitt der Vorderen Linie | ||||||||||||
"Wir leben in einer Zeit, wo
Ehrlichkeit als Schwäche zählt und die Lügner auf Händen
getragen werden...!"
(Albert Einstein) |
||||||||||||
Jeder Leser kann sich anhand von
sechs
exemplarisch ausgewählten Prüffällen selbst einen sachgerechten Faktencheck zusammenstellen: |
||||||||||||
"... und nicht die Hoffnung
aufgeben, dass sich die Wahreit selbst in einer Zeit der
Lügen durchsetzen kann!" (Salman Rushdie) |
||||||||||||
Prüffall 1: Sternschanze von Böllen/Neuenweg. | ||||||||||||
Prüffall 2: Holderschanze Neuenweg/Böllen. | ||||||||||||
Prüffall 3: Ganz aktuell: Mettlenkopf & Glaserberg Gersbach | ||||||||||||
Prüffall 4: Tannenkopf & Wolfsacker Elbenschwand. | ||||||||||||
Prüffall 5: Defensionssystem Schönau. | ||||||||||||
Prüffall 6: Vordere & Hintere Linie Gersbach - Todtmoos-Au - Bergalingen |
||||||||||||
Man könnte noch weitere markante Beispiele aufführen wie z. B. dieses auf S. 92: "Wechle Anlage mit der "oberen Schanz" gemeint ist, ist unklar, könnte jedoch die Redoute von Adelsberg sein." Abgesehen davon, dass es in Adelsberg zwei Schanzanlagen gab und diese sogar namentlich als "Äußeres" und "Inneres Schänzle" betitelt sind, liegt dem Autor die von ihm seitenlang detailliert besprochene Karte von 1701 vor. Auf ihr ist - leicht erkennbar - direkt über der auf dem Talboden der Feldbergwiese liegende großen Sternschanze auf dem östlichen Bergsporn des Grendels - quasi nur ein Steinwurf davon entfernt - in ideal exponierter Lage die Grendelschanze. Wieder einmal einfach mal was übersehen... | ||||||||||||
Repro ©
Landesarchiv
Baden-Württemberg Generallandesarchiv Karlsruhe
https://www.landesarchiv-bw.de/web/47245
2017 Signatur Hfk Planbände 11. Bl.9. Genehmigung Aktenzeichen: 4-7512-Störk,Werner. Rechts: Geoportal BW, Grafik Werner Störk, nicht maßstäblich. |
||||||||||||
Linke Grafik: Ausschnitt aus der Karte 1701: Die "Obere
Schanz" - die Redoute auf dem Grendel. Rechts:
Sternschanze mit Schanze auf dem Grendel (rot),
Adelsberger Schanzen (gelb) - um auch zu verdeutlichen, wie weit weg - nicht nur geographisch - eine Annahme liegt, dass eine der Adelsberger Schanzen gemeint sein könnte... |
||||||||||||
"Wenn Wissenschaftlerinnen und Wissenschaftler Erkenntnisse öffentlich zugänglich gemacht haben und ihnen dazu im Nachgang Unstimmigkeiten oder Fehler auffallen, berichtigen sie diese. Bilden die Unstimmigkeiten oder Fehler Anlass für die Zurücknahme einer Publikation, wirken die Wissenschaftlerinnen und Wissenschaftler bei dem entsprechenden Verlag oder dem Infrastrukturanbieter etc. schnellstmöglich darauf hin, dass die Korrektur beziehungsweise die Zurücknahme erfolgt und entsprechend kenntlich gemacht wird. Gleiches gilt, sofern die Wissenschaftlerinnen oder Wissenschaftler von Dritten auf solche Unstimmigkeiten oder Fehler hingewiesen werden.“ | ||||||||||||
Quelle: "Leitlinien zur Sicherung guter wissenschaftlicher Praxis – Kodex", Deutsche Forschungsgemeinschaft Bonn, 2019. | ||||||||||||
Die Beispiele lassen sich beliebig noch erweitern - nehmen wir das Beispiel mit Muggenbrunn oder auch das von Neuenweg: Dr. Haasis-Berner führt akribische Aufzählungen auf der Basis der von mir dem LAD und ihm zur Verfügung gestellten Karte von 1701 auf und listet alle von ihm wahrgenommenen Details auf. Dabei geht er jedoch sehr nachlässig mit den Fakten gerader bestimmter Anlagen um, die durch ihre Besonderheit aus dem üblichen Rahmen fallen und es eigentlich wirklich wert sind, vorgestellt zu werden. Da dies nicht geschieht, wirft ein solches "favorisierte" Auswahlverfahren nicht für mich Fragen auf. Zum einen impliziert der Autor dem Leser einen scheinbar umfangreiche Ansammlung von Daten, nimmt aber jene Anlagen nicht mir auf, die für die Gesamtbeurteilung der Vorderen Linie von wirklichem Aussagewert sind. So weist er z. B. lediglich auf eine Wallanlage in Muggenbrunn hin, unterschlägt aber die Tatsache, dass es hier eine Doppelsicherung von Schanzen gibt, deren eine Schanzenform eindeutig das Regelmaß und die Form verläßt und wirklich etwas Besonderes ist. Genausowenig erwähnt er die spezielle Sicherung der Paßstraße auf dem Hau, die wiederum mit der von Wieden korrespondiert. Nur zwei Beispiele im Kanon von unzähligen "Favorisierungen"... | ||||||||||||
Repro ©
Landesarchiv Baden-Württemberg Generallandesarchiv Karlsruhe
https://www.landesarchiv-bw.de/web/47245 2017 Signatur Hfk Planbände 11. Bl.9.
Genehmigung Aktenzeichen: 4-7512-Störk,Werner |
||||||||||||
Die Karte von 1701 zeigt auf der Ostseite –
was mir sofort auffiel – keine korrekte
Signatur einer Redoute – sondern ein auf der ganzen Karte nur
hier verwendetes Zeichen, das auch in der Original-Legende nicht
erklärt wird. Und es ist das
einzige Symbol bei allen drei Pass-Sicherungen Neuenweg, Wieden
und Muggenbrunn, das keine Raute bzw. auch kein klares Quadrat zeigt. |
||||||||||||
Repro ©
Landesarchiv Baden-Württemberg Generallandesarchiv Karlsruhe
https://www.landesarchiv-bw.de/web/47245 2017 Signatur Hfk Planbände 11. Bl.9.
Genehmigung Aktenzeichen: 4-7512-Störk,Werner , Grafiken 1 + 2 © Werner Störk Copyright |
||||||||||||
Man muß die
linke geometrische Figur
noch im Uhrzeigersinn drehen, da die historische Karte nicht eingenordet
ist. Im eingenordeten Zustand und auf den heutigen Standort platziert,
zeigt die Spitze nach Westen zum Langenbach, während die rechte Linie
auf der östlichen Hangseite verweist und sich überraschend genau an den
tatsächlichen geographischen bzw. topografischen Eckpunkten hält.
Natürlich ist dies kein Beweis – aber zumindest ein Indiz dafür, dass
diese Schanze auf der Ostseite |
||||||||||||
Luftbild von
Muggenbrunn
1968 © Landesamt für
Geoinformation und Landentwicklung Baden-Württemberg
www.lgl-bw.de 2017, Az.:2851.3-A/899 Freigabe am 06.02.2017 durch Luftbildstelle des Landesamts für Geoinformation und Landentwicklung Baden-Württemberg Archiv & Sammlung Werner Störk 2017 |
||||||||||||
Schanzenstandorte in Muggenbrunn: West-Redoute (rot) und östliche Polygonalschanze (gelb) | ||||||||||||
Luftbild von Muggenbrunn 1968 © Landesamt für Geoinformation und
Landentwicklung Baden-Württemberg www.lgl-bw.de
2017, Az.:2851.3-A/899, Grafik & Archiv & Sammlung Werner Störk 2017 |
||||||||||||
Legende: Viereckschanze, reguläre Redoute (1), Fünfeckschanze, irreguläre Polygonalschanze (2), Unterstände (3), Scheren-Schanze, lunetteartige Wallgraben-Anlage (4), Sperrgraben zwischen Redoute und Ost-Schanze (5), Sperrwall der West-Schanze (6), Sperrwall (7), doppelte Steinwall-Sperre (8), Kommunikationslinie (Laufgraben, unten: z. T. Funktion als Sperrgraben) zur Scheren-Schanze (9), Kommunikationslinie Süden: Aftersteg, Kommunikationslinie Westen: Wieden (11), Kommunikationslinie Norden: Hörnle und Gätterle (12), Kommunikationslinie (Laufgraben) (13) von der Ost-Schanze zum Alarmfeuer (14), Gätterle (15). | ||||||||||||
Repro ©
Landesarchiv Baden-Württemberg Generallandesarchiv Karlsruhe
https://www.landesarchiv-bw.de/web/47245 2017 Signatur Hfk Planbände 11. Bl.9.
Genehmigung Aktenzeichen: 4-7512-Störk,Werner |
||||||||||||
Detail der Karte von 1701: die Paßhöhe "Hau" mit Holderkopf und seinen vier Schanzen sowie einem Alarm- und Signalfeuer.. | ||||||||||||
LGL & LAD © Landesvermessungsamt BW Stuttgart © 2017 | ||||||||||||
Archiv Werner Störk 2017 |
||||||||||||
Legende: Flureinteilung auf der Basis eines Lidar-Geländescans des "Hau"-Pass-Geländes mit Gemarkungsgrenze (rot), der rautenförmigen Schanzanlage analog der Karte 1701 sowie der Redoute auf der östlichen Kuppe. Gut erkennbar ist die heute noch sichtbare Kommunikationslinie, die nach Osten talwärts auf die historische Wegverbindung ins Böllenbachtal hinunter führte. Dass die Einteilung der Flur auch auf der Gemarkungsseite von Neuenweg bei der Neueinteilung den bereits bestehenden Fortifikationslinien folgte, ist erwiesen. So gibt es wohl auch auf dem einstigen Reichsgebiet eine Analogie. Wobei die langgezogene Linie (orange), die ich als Kommunikationslinie einordne, auch ein Indiz dafür ist, dass sie schon v o r der Flureinteilung bestand: sie zieht an ihrem talseitigen (östlichen) Ende in ein Flurstück, das jedoch nicht aufgeteilt wurde. Ansonsten orientieren sich aber alle anderen Flureinteilungen exakt an diese Linie. Und diese stark ausgeprägte Grabenlinie (keine landwirtschaftliche Bearbeitungsspur!) bildet gleichzeitig die Linie, an die sich der nördliche Wallkörper der dortigen Viereckschanze ausrichtet bzw. "anlehnt". Auffallend auch – nicht nur in dem abgebildeten Bereich – gibt es nirgends eine vergleichbare Rautenform, auch wenn man das Untersuchungsgebiet großflächig nach allen Seiten ausdehnt. Ebenfalls interessant die beiden anderen Linien, die sich nur im Gelände, aber nicht im Flurbild abzeichnen. Ich deute auch sie als Kommunikationslinie von der "Rauten-Redoute" hoch zur Ostkuppen-Redoute sowie zur Westkuppen-Redoute - was natürlich Sinn macht, da es sonst noch keine anderer Wegführung gab. An ihrem "Knotenpunkt" steht heute der Grenzstein (schwarzer Kreis). | ||||||||||||
Luftbild von 1968 © Landesamt für Geoinformation und Landentwicklung Baden-Württemberg www.lgl-bw.de 2017, Az.:2851.3-A/899 Freigabe am 06.02.2017 durch Luftbildstelle des Landesamts für Geoinformation und Landentwicklung Baden-Württemberg Stuttgart Archiv & Sammlung Werner Störk 2017 |
||||||||||||
Legende: Luftaufnahme 1968 von Neuenweg mit "Hau"-Pass (Ausschnitt): idealtypischer Rekonstruktionsversuch der Schanzanlagen und ihrer Kommunikationslinien inkl. der historischen Wegführung (grün). Im Verteidigungsfall wurde die an der Rauten-Redoute (gelb) der sonst an ihr außen auf der Nordseite vorbeiführende Weg gesperrt und der Personen- und Frachtverkehr durch die Schanze geleitet und kontrolliert bzw. ganz gesperrt (z. B. mit Spanischen Reitern, Verhack und Verhau, rote Rauten). Interpretiert man die beiden auf der nördlichen Straßenseite unmittelbar anschließenden nach oben laufenden parallelen Doppel-Gräben (rot) als Sperrgräben, ergäbe dies zusammen eine effektive Fortifikationseinheit. Die auch heute noch im Gelände erkennbare stark gewulstete Linie (grün) kann ein erst später entstandenes Objekt sein, im Idealfalle war es eine schon damals bestehende Sperrlinie, möglicherweise eine mit Palisaden versehene Schutzeinrichtung für die auf den Kuppen liegenden Schanzen, sollte vom "Hau"-Pass aus ein Angriff auf diese erfolgen. Gleichzeitig konnte so auch der Laufgraben effektiv gesperrt und verteidigt werden. Möglicherweise ist es aber nur noch ein Teilstück einer ehemals weiter in östlicher Richtung verlaufender Sperrwall mit Palisaden, der beide Anlagen schützte. Hinzugekommen in der Interpretation auf Grund der Auswertung der Luftaufnahmen plus Geländebegehungen: die südlich der Schanze auf der östlichen Kuppe verlaufende Linien-Graben-Struktur, die sich mit der Linie trifft, die vom historischen Weg in Richtung Süden läuft und keinerlei Bezüge zur Flureinteilung aufweist! | ||||||||||||
