Sonderseite südlicher Teilabschnitt der Vorderen Linie im Großen Wiesental.

Auf der Suche nach den regionalen missing links .

Alarm- & Signalfeuer, Letzbrunnen und Lezibühl.

Archäologische Spurensuche, kombiniert mit taktisch-strategischen Überlegungen.

Mit missing links (englisch für „fehlendes Bindeglied“) - in Anlehnung an einen Fachausdruck der Evolutionsbiologie - bezeichnen wir archäologisch nicht mehr auffindbare oder noch nicht wieder aufgefundene Standorte von Schanzen oder anderen Fortifikationslemente, welche zwar in historischen Quellen oder auch zeitnahen Fundberichten erwähnt werden, aber so im Gelände mit dem "Lidar-unbewaffneten" Auge nicht mehr sichtbar sind bzw. selbst mit Lidar nicht mehr zu erkennen sind. Die langjährige Erfahrung mit der linearen architectura militaris sowie den konkreten Anforderungen, welche die damaligen Fortifikationsoffizieren an die Standortauswahl stellten (wertvolle Hinweis im Studium originaler Literatur jener Zeit) plus die praktische Auswertung der seit 2002 intensiv erprobten Feldarbeit lassen dennoch hin und wieder ein Erfolgserlebnis zu. Natürlich fließen dabei auch taktische und strategische Überlegungen in diese Suche mit ein - ohne sie wäre ein so spätes Auffinden sicherlich nicht möglich. Auch hierbei gibt es immer wieder Fragen, weshalb bestimmte Sicht- und Kommunikationsverbindungen nicht mehr im Gelände wiederauffindbar sind bzw. möglicherweise auch nie so existierten. Dabei sind eben Fragen der Taktik und Strategie nicht auszuklammern sowie das interdisziplinäre Wissen über das Gelände, die regionale Geomorphologie, Kenntnis der Geologie und Hydrologie des entsprechenden Raumes, seiner Höhenstufen sowie die Einbindung der einstigen Infrastruktur wie Handels- und Passwege sowie Straßen- und Saumpfadverbindungen wichtige Einzelfaktoren, die es zu berücksichtigen gilt. Grundsätzlich sind diese Ergebnisse primär Arbeitshypothesen.

Quelle Google Earth, Grafik Werner Störk, nicht maßstäblich, nicht vollständig, generalisiert: Schanzen & Signahfeuer.

Von 2002 an unser Untersuchungsgebiet: der südwestliche und südliche
Teilabschnitt der Vorderen Linie ohne das Hochrheingebiet.

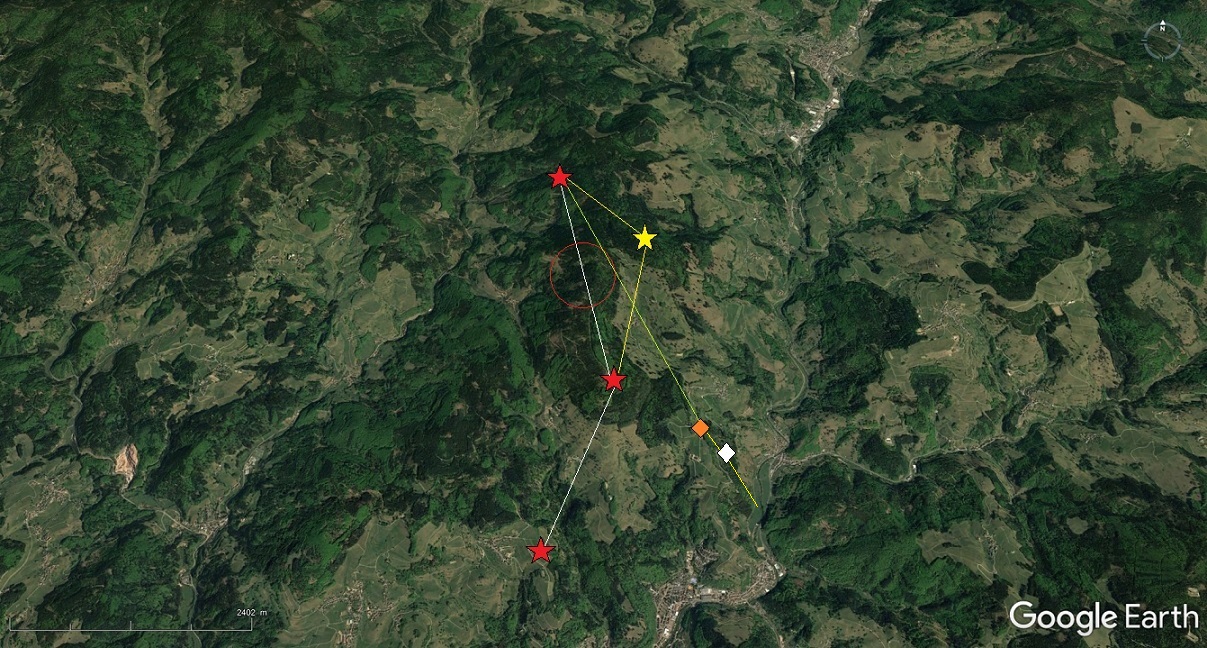

Missing link: Signal- und Alarmfeuer auf dem Bubskopf.

Quelle: Google Earth, Grafik Werner Störk (nicht maßstäblich).

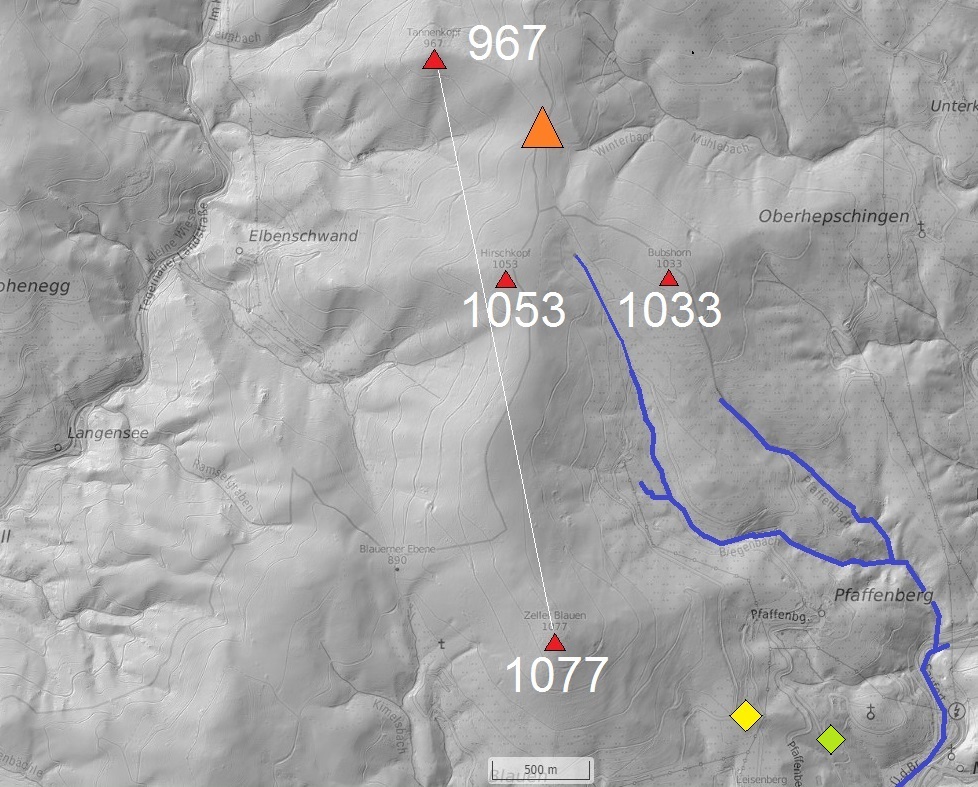

Die Topographie des Geländes (Hirschkopf) erschwert einen Sichtkontakt von der Südspitze des Zeller Blauen in Richtung Tannenkopf.

Quelle: Geoportal BW, Grafik Werner Störk (nicht maßstäblich).

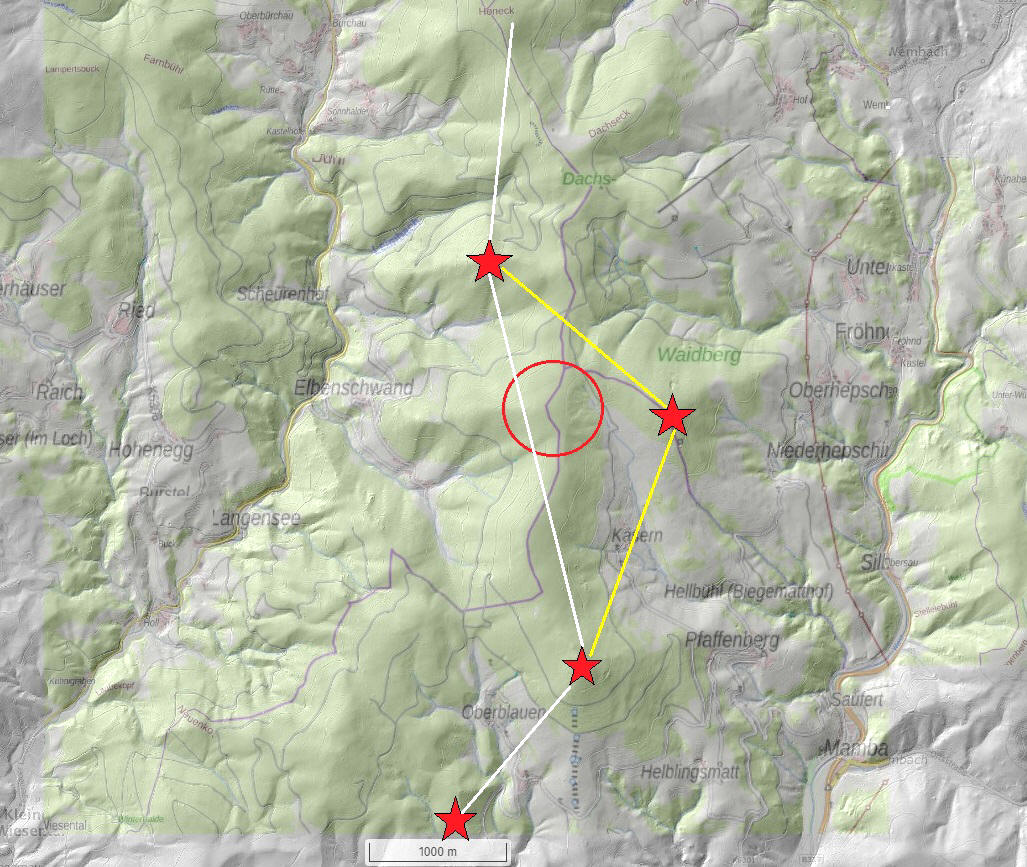

Eine Bevorzugung des Bubshorns würde dieses Problem lösen.

Quelle: Geoportal BW, Grafik Werner Störk (nicht maßstäblich).

Die Grafik macht deutlich, dass zwischen dem nördlichen Tannenkopf mit 967 Metern und dem südlichen Zeller Blauen mit 1077 Meter der Hirschkopf mit 1053 Meter liegt - ein direkter Sichtkontakt also nur schwerlich herzustellen ist. Selbst wenn die Sichtachse leicht westlich an der Bergspitze vorbei führt. Damit wäre eine Anlage auf dem Bubshorn wesentlich besser als Kommunikationsmedium geeignet. Zumal - und das bestätigt diese Arbeitshypothese in der Praxis - kürzlich auf der Spitze des Bubshorns ebenfalls jene mauerähnlichen Felsblock-Formationen nachgewiesen werden konnten, die ebenfalls auf dem Tannenkopf den möglichen Standort der dortigen Alarm- und Signalfeuer-Station markieren.

Foto © Archiv & Sammlung Werner Störk 2018

Felsblock-Anordnung im Kuppenbereich auf dem Tannenkopf (1).

Foto © Archiv & Sammlung Werner Störk 2018

Felsblock-Anordnung im Kuppenbereich auf dem Tannenkopf (2).

Quelle Generallandesarchiv Landesarchiv http://www.landesarchiv-bw.de/plink/?f=4-1704124-1
Repro Sammlung & Archiv Werner Störk (Karte bearbeitet)

Mit der Wiederentdeckung des Pfaffenberger Gatters sowie des dortigen Zimmerplatzes als Standort der historischen Schanzanlage "Wachthüttenbühl" gewinnt auch der Wolfsacker wie auch der Tannenkopf an strategischer Bedeutung als - neben dem Hau - wichtigsten Paßübergang zwischen den beiden Tälern. Damit steigt aber auch seine archäologische Bedeutung im Sinne eines gesamtheitlichen Ensembles, also der archäologischen Gesamtheit - sicherlich nicht zur Freude des LAD noch der EWS - sind doch schon die Hangterrassen ein "Dorn im Auge" der Windpark-Planer.

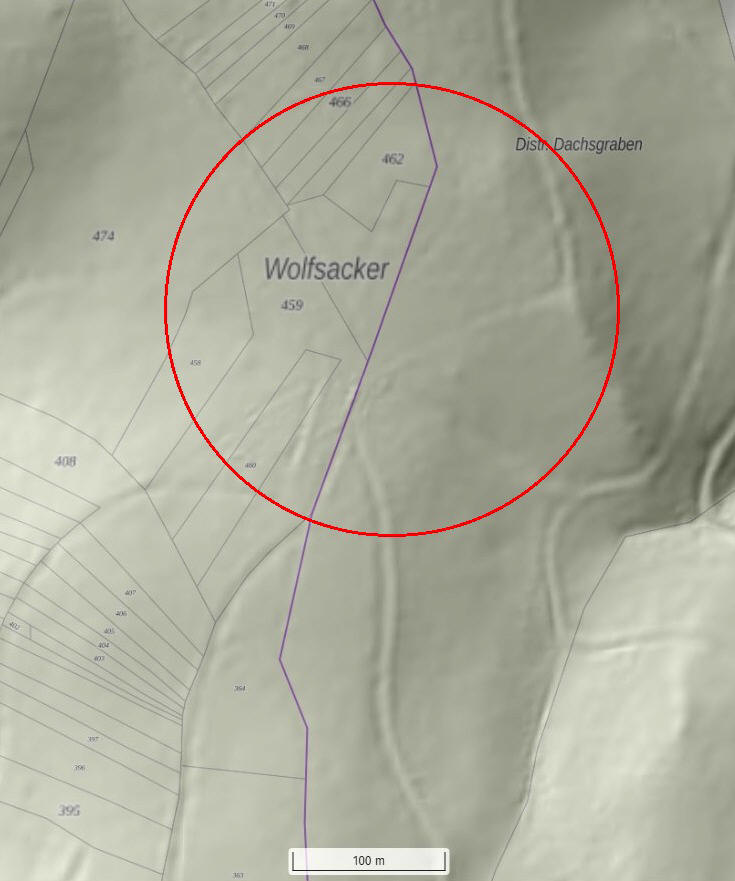

Quelle Geoportal BW, Grafik © Archiv & Sammlung Werner Störk 2018/2022

Der Versuch einer Rekonstruktion auf der Lidarscan-Basis und dem Vorortbefund: Wolfsacker-Redan mit Doppelsperre (gelb), Schanzgraben-Redan mit Doppelsperre (rot), historische Wege nach Elbenschwand, Bürchau, Fröhnd/Schönau und Zell i. W., (grün), Kommunikationslinien (orange), Wallgräben (blau), möglicher Standort eines Block- und Wachhauses (karminrot), Grendel (weiß).

Missing link: Defensionslinie mit Letzbrunnen und Lezibühl

Die Beschäftigung mit dem Areal Bubshorn bringt es mit sich, auf die dort wohl bereits vor der Errichtung der Vorderen Linie bestehende, in Richtung Nord-Süd verlaufende alte Defensionslinie hinzuweisen. Nur noch Gewann- und Flurnamen weisen auf ihre einstige Existenz.

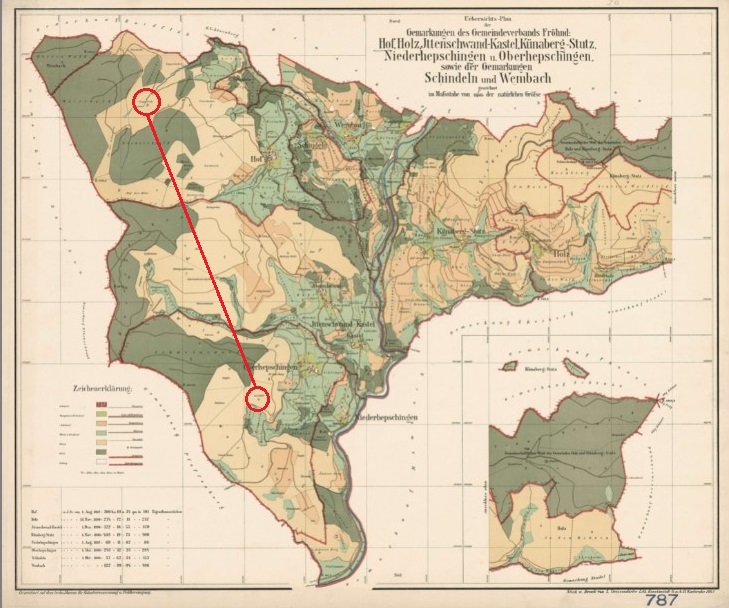

Quelle: Permalink: http://www.landesarchiv-bw.de/plink/?f=4-468077-1H-1 Nr. 787 Archivalieneinheit, Grafik Werner Störk

Fröhnd (LÖ) Gemeindeverband: Hof, Holz, Ittenschwand-Kastel, Künaberg-Stutz, Niederhepschingen, Oberhepschingen, Schindeln und Wembach Ittenschwand-Kastel, Schindeln,

Wembach Stand 1896, Hof, Niederhepschingen Stand 1897, Künaberg-Stutz, Oberhepschingen Stand 1898, Holz Stand 1899 - mit Lezibühl im Süden und Letzbrunnen im Norden. .

Quelle: Permalink: http://www.landesarchiv-bw.de/plink/?f=4-468077-1H-1 Nr. 787 Archivalieneinheit, Grafik Werner Störk

Fröhnd (LÖ) Gemeindeverband: Hof, Holz, Ittenschwand-Kastel, Künaberg-Stutz, Niederhepschingen, Oberhepschingen, Schindeln und Wembach Ittenschwand-Kastel, Schindeln,

Wembach Stand 1896, Hof, Niederhepschingen Stand 1897, Künaberg-Stutz, Oberhepschingen Stand 1898, Holz Stand 1899 - mit Letzbrunnen.

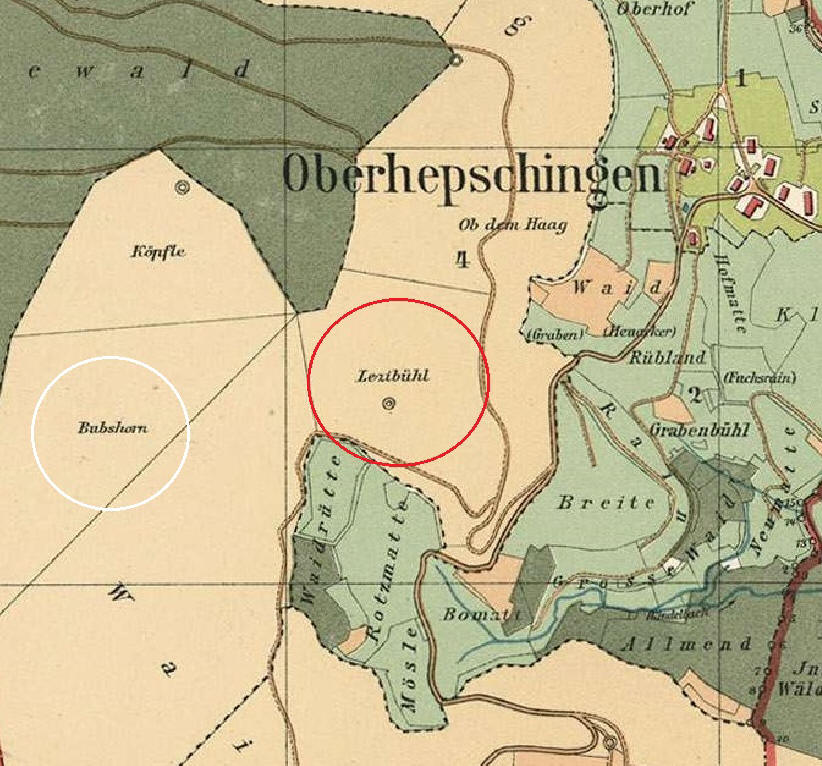

Quelle: Permalink: http://www.landesarchiv-bw.de/plink/?f=4-468077-1H-1 Nr. 787 Archivalieneinheit, Grafik Werner Störk

Fröhnd (LÖ) Gemeindeverband: Hof, Holz, Ittenschwand-Kastel, Künaberg-Stutz, Niederhepschingen, Oberhepschingen, Schindeln und Wembach Ittenschwand-Kastel, Schindeln,

Wembach Stand 1896, Hof, Niederhepschingen Stand 1897, Künaberg-Stutz, Oberhepschingen Stand 1898, Holz Stand 1899 - mit Lezibühl und Bubshorn.

Sonderseiten zum Thema Südabschnitt der Vorderen Linie


Grendel- Schanze südlich Zell i. W.	Schanze Hebelhöhe nördlich Raitbach	Ruine Bärenfels nördlich Wehr	Wallmauer & Redoutes Bergalingen - Hütten


Missing links 1 Suche im Großen Wiesental	Missing links 2 Suche bei Hasel & Gersbach	"Natürliche" Defension Ober-Blauen bei Zell	Defension Zeller Blauen Zell im Wiesental

Jeder Leser kann sich anhand von sechs exemplarisch ausgewählten Prüffällen
selbst einen sachgerechten Faktencheck zusammenstellen:

Prüffall 1: Sternschanze von Böllen/Neuenweg.

Prüffall 2: Holderschanze Neuenweg/Böllen.

Prüffall 3: Ganz aktuell: Mettlenkopf & Glaserberg Gersbach

Prüffall 4: Tannenkopf & Wolfsacker Elbenschwand.

Prüffall 5: Defensionssystem Schönau.

Prüffall 6: Vordere & Hintere Linie
Gersbach - Todtmoos-Au - Bergalingen

Man könnte noch weitere markante Beispiele aufführen wie z. B. dieses auf S. 92: "Wechle Anlage mit der "oberen Schanz" gemeint ist, ist unklar, könnte jedoch die Redoute von Adelsberg sein." Abgesehen davon, dass es in Adelsberg zwei Schanzanlagen gab und diese sogar namentlich als "Äußeres" und "Inneres Schänzle" betitelt sind, liegt dem Autor die von ihm seitenlang detailliert besprochene Karte von 1701 vor. Auf ihr ist - leicht erkennbar - direkt über der auf dem Talboden der Feldbergwiese liegende großen Sternschanze auf dem östlichen Bergsporn des Grendels - quasi nur ein Steinwurf davon entfernt - in ideal exponierter Lage die Grendelschanze. Wieder einmal einfach mal was übersehen...

Repro © Landesarchiv Baden-Württemberg Generallandesarchiv Karlsruhe https://www.landesarchiv-bw.de/web/47245 2017 Signatur Hfk Planbände 11. Bl.9.
Genehmigung Aktenzeichen: 4-7512-Störk,Werner. Rechts: Geoportal BW, Grafik Werner Störk, nicht maßstäblich.

Linke Grafik: Ausschnitt aus der Karte 1701: Die "Obere Schanz" - die Redoute auf dem Grendel. Rechts: Sternschanze mit Schanze auf dem Grendel (rot), Adelsberger
Schanzen (gelb) - um auch zu verdeutlichen, wie weit weg - nicht nur geographisch - eine Annahme liegt, dass eine der Adelsberger Schanzen gemeint sein könnte....

"Wenn Wissenschaftlerinnen und Wissenschaftler Erkenntnisse öffentlich zugänglich gemacht haben und ihnen dazu im Nachgang Unstimmigkeiten oder Fehler auffallen, berichtigen sie diese. Bilden die Unstimmigkeiten oder Fehler Anlass für die Zurücknahme einer Publikation, wirken die Wissenschaftlerinnen und Wissenschaftler bei dem entsprechenden Verlag oder dem Infrastrukturanbieter etc. schnellstmöglich darauf hin, dass die Korrektur beziehungsweise die Zurücknahme erfolgt und entsprechend kenntlich gemacht wird. Gleiches gilt, sofern die Wissenschaftlerinnen oder Wissenschaftler von Dritten auf solche Unstimmigkeiten oder Fehler hingewiesen werden.“

Quelle: "Leitlinien zur Sicherung guter wissenschaftlicher Praxis – Kodex", Deutsche Forschungsgemeinschaft Bonn, 2019.

Die Beispiele lassen sich beliebig noch erweitern - nehmen wir das Beispiel mit Muggenbrunn oder auch das von Neuenweg: Dr. Haasis-Berner führt akribische Aufzählungen auf der Basis der von mir dem LAD und ihm zur Verfügung gestellten Karte von 1701 auf und listet alle von ihm wahrgenommenen Details auf. Dabei geht er jedoch sehr nachlässig mit den Fakten gerader bestimmter Anlagen um, die durch ihre Besonderheit aus dem üblichen Rahmen fallen und es eigentlich wirklich wert sind, vorgestellt zu werden. Da dies nicht geschieht, wirft ein solches "favorisierte" Auswahlverfahren nicht für mich Fragen auf. Zum einen impliziert der Autor dem Leser einen scheinbar umfangreiche Ansammlung von Daten, nimmt aber jene Anlagen nicht mir auf, die für die Gesamtbeurteilung der Vorderen Linie von wirklichem Aussagewert sind. So weist er z. B. lediglich auf eine Wallanlage in Muggenbrunn hin, unterschlägt aber die Tatsache, dass es hier eine Doppelsicherung von Schanzen gibt, deren eine Schanzenform eindeutig das Regelmaß und die Form verläßt und wirklich etwas Besonderes ist. Genausowenig erwähnt er die spezielle Sicherung der Paßstraße auf dem Hau, die wiederum mit der von Wieden korrespondiert. Nur zwei Beispiele im Kanon von unzähligen "Favorisierungen"...

Repro © Landesarchiv Baden-Württemberg Generallandesarchiv Karlsruhe https://www.landesarchiv-bw.de/web/47245 2017 Signatur Hfk Planbände 11. Bl.9.
Genehmigung Aktenzeichen: 4-7512-Störk,Werner

Die Karte von 1701 zeigt auf der Ostseite – was mir sofort auffiel – keine korrekte Signatur einer Redoute – sondern ein auf der ganzen Karte nur hier verwendetes Zeichen, das auch in der Original-Legende nicht erklärt wird. Und es ist das einzige Symbol bei allen drei Pass-Sicherungen Neuenweg, Wieden und Muggenbrunn, das keine Raute bzw. auch kein klares Quadrat zeigt. Vergrößert man es vorsichtig, zeigt sich kein Vier- sondern ein unregelmäßiges Fünfeck mit den Winkelfunktionen 87°, 87 °,110°, 130° und 145° - wobei diese Figur entsteht:

Man muß die linke geometrische Figur noch im Uhrzeigersinn drehen, da die historische Karte nicht eingenordet ist. Im eingenordeten Zustand und auf den heutigen Standort platziert, zeigt die Spitze nach Westen zum Langenbach, während die rechte Linie auf der östlichen Hangseite verweist und sich überraschend genau an den tatsächlichen geographischen bzw. topografischen Eckpunkten hält. Natürlich ist dies kein Beweis – aber zumindest ein Indiz dafür, dass diese Schanze auf der Ostseite eine Fünfeckschanze war. Sie besitzt eine besondere geometrische Grundform – vermutlich auf Grund der konkreten Bodenbeschaffenheit, da hier überall unmittelbar der felsige Untergrund ansteht bzw. massive Blockmeere vorhanden sind. Weiterhin kommt die relativ schmale Basis zum Tragen, da das Gelände sehr steil ist und die Anlage einer breiten Terrasse nicht möglich ist. Da der historische Weg zwischen Aftersteg – Muggenbrunn und Notschrei-Pass hier möglichst nachhaltig gesichert werden sollte, musste man bei Bau der beiden Schanzen, insbesondere aber der auf Ostseite, Kompromisse in der Größe sowie der Formgebung eingehen.

Luftbild von Muggenbrunn 1968 © Landesamt für Geoinformation und Landentwicklung Baden-Württemberg www.lgl-bw.de 2017, Az.:2851.3-A/899
Freigabe am 06.02.2017 durch Luftbildstelle des Landesamts für Geoinformation und Landentwicklung Baden-Württemberg ©
Archiv & Sammlung Werner Störk 2017

Schanzenstandorte in Muggenbrunn: West-Redoute (rot) und östliche Polygonalschanze (gelb)

Luftbild von Muggenbrunn 1968 © Landesamt für Geoinformation und Landentwicklung Baden-Württemberg www.lgl-bw.de 2017, Az.:2851.3-A/899,
Grafik & Archiv & Sammlung Werner Störk 2017

Legende: Viereckschanze, reguläre Redoute (1), Fünfeckschanze, irreguläre Polygonalschanze (2), Unterstände (3), Scheren-Schanze, lunetteartige Wallgraben-Anlage (4), Sperrgraben zwischen Redoute und Ost-Schanze (5), Sperrwall der West-Schanze (6), Sperrwall (7), doppelte Steinwall-Sperre (8), Kommunikationslinie (Laufgraben, unten: z. T. Funktion als Sperrgraben) zur Scheren-Schanze (9), Kommunikationslinie Süden: Aftersteg, Kommunikationslinie Westen: Wieden (11), Kommunikationslinie Norden: Hörnle und Gätterle (12), Kommunikationslinie (Laufgraben) (13) von der Ost-Schanze zum Alarmfeuer (14), Gätterle (15).

Repro © Landesarchiv Baden-Württemberg Generallandesarchiv Karlsruhe https://www.landesarchiv-bw.de/web/47245 2017 Signatur Hfk Planbände 11. Bl.9.
Genehmigung Aktenzeichen: 4-7512-Störk,Werner

Detail der Karte von 1701: die Paßhöhe "Hau" mit Holderkopf und seinen vier Schanzen sowie einem Alarm- und Signalfeuer..

Archiv Werner Störk 2017

Legende: Flureinteilung auf der Basis eines Lidar-Geländescans des "Hau"-Pass-Geländes mit Gemarkungsgrenze (rot), der rautenförmigen Schanzanlage analog der Karte 1701 sowie der Redoute auf der östlichen Kuppe. Gut erkennbar ist die heute noch sichtbare Kommunikationslinie, die nach Osten talwärts auf die historische Wegverbindung ins Böllenbachtal hinunter führte. Dass die Einteilung der Flur auch auf der Gemarkungsseite von Neuenweg bei der Neueinteilung den bereits bestehenden Fortifikationslinien folgte, ist erwiesen. So gibt es wohl auch auf dem einstigen Reichsgebiet eine Analogie. Wobei die langgezogene Linie (orange), die ich als Kommunikationslinie einordne, auch ein Indiz dafür ist, dass sie schon v o r der Flureinteilung bestand: sie zieht an ihrem talseitigen (östlichen) Ende in ein Flurstück, das jedoch nicht aufgeteilt wurde. Ansonsten orientieren sich aber alle anderen Flureinteilungen exakt an diese Linie. Und diese stark ausgeprägte Grabenlinie (keine landwirtschaftliche Bearbeitungsspur!) bildet gleichzeitig die Linie, an die sich der nördliche Wallkörper der dortigen Viereckschanze ausrichtet bzw. "anlehnt". Auffallend auch – nicht nur in dem abgebildeten Bereich – gibt es nirgends eine vergleichbare Rautenform, auch wenn man das Untersuchungsgebiet großflächig nach allen Seiten ausdehnt. Ebenfalls interessant die beiden anderen Linien, die sich nur im Gelände, aber nicht im Flurbild abzeichnen. Ich deute auch sie als Kommunikationslinie von der "Rauten-Redoute" hoch zur Ostkuppen-Redoute sowie zur Westkuppen-Redoute - was natürlich Sinn macht, da es sonst noch keine anderer Wegführung gab. An ihrem "Knotenpunkt" steht heute der Grenzstein (schwarzer Kreis).

Luftbild von 1968 © Landesamt für Geoinformation und Landentwicklung Baden-Württemberg www.lgl-bw.de 2017, Az.:2851.3-A/899
Freigabe am 06.02.2017 durch Luftbildstelle des Landesamts für Geoinformation und Landentwicklung Baden-Württemberg Stuttgart ©
Archiv & Sammlung Werner Störk 2017

Legende: Luftaufnahme 1968 von Neuenweg mit "Hau"-Pass (Ausschnitt): idealtypischer Rekonstruktionsversuch der Schanzanlagen und ihrer Kommunikationslinien inkl. der historischen Wegführung (grün). Im Verteidigungsfall wurde die an der Rauten-Redoute (gelb) der sonst an ihr außen auf der Nordseite vorbeiführende Weg gesperrt und der Personen- und Frachtverkehr durch die Schanze geleitet und kontrolliert bzw. ganz gesperrt (z. B. mit Spanischen Reitern, Verhack und Verhau, rote Rauten). Interpretiert man die beiden auf der nördlichen Straßenseite unmittelbar anschließenden nach oben laufenden parallelen Doppel-Gräben (rot) als Sperrgräben, ergäbe dies zusammen eine effektive Fortifikationseinheit. Die auch heute noch im Gelände erkennbare stark gewulstete Linie (grün) kann ein erst später entstandenes Objekt sein, im Idealfalle war es eine schon damals bestehende Sperrlinie, möglicherweise eine mit Palisaden versehene Schutzeinrichtung für die auf den Kuppen liegenden Schanzen, sollte vom "Hau"-Pass aus ein Angriff auf diese erfolgen. Gleichzeitig konnte so auch der Laufgraben effektiv gesperrt und verteidigt werden. Möglicherweise ist es aber nur noch ein Teilstück einer ehemals weiter in östlicher Richtung verlaufender Sperrwall mit Palisaden, der beide Anlagen schützte. Hinzugekommen in der Interpretation auf Grund der Auswertung der Luftaufnahmen plus Geländebegehungen: die südlich der Schanze auf der östlichen Kuppe verlaufende Linien-Graben-Struktur, die sich mit der Linie trifft, die vom historischen Weg in Richtung Süden läuft und keinerlei Bezüge zur Flureinteilung aufweist!
