Der Diorama-Modellbau "Eppinger Linie" geht nun in die praktische Phase - die Vorbereitungen auf die Projekttage laufen an. Die Projekttage 2009 unserer Fried- rich-Ebert-Schule bilden somit den ersten Auftakt für die umfangreichen Modell- bau-Arbeiten. Im kleinen Team werden die Grundlagen für das Gesamtdiorama zusammen- und in sorgfältiger Handarbeit hergestellt. |
| .. |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Fotos © Werner Störk 2009 |
|
Mit Robert Stebner (8c) und Patrick Beitz (8c) fanden sich zwei Modellbau-Fans, welche die Projekttage 2009 zu einem sehr erfolgreichen
Schaffen werden ließen: Ruhiges, exaktes, hochkonzentriertes
Arbeiten mit Bedacht
2. Betriebspraktikum hatte und dadurch nicht mitarbeiten konnte, wartet nun im neuen Schuljahr auf die zwei "Neu-Entdeckungen" ... |
| .. |
 |
| Foto © Werner Störk 2009 |
|
Unsere "schlaue
Wandtafel": Maßstäbliche Millimeter-Zeichnungen, der originale
erste Skizzenentwurf 1:1,
dellbauer eben so an Zusatzinformationen braucht, um so ein Modell nicht nur zu entwerfen, sondern auch praktisch umzusetzen. Hinzu kommen weitere "unsichtbaren" Entscheidungen: Die Linien des Türkenlouis entstanden im Zeitalter des Barocks - mit seinem Hang zur Mathematik und Geometrie, zu Symmetrie und ästhetischen Proportionen: So ist das Modell symmetrisch aufgebaut und folgt barocken Linien-Gesetzen ... |
|
.. |
|
Arbeitsplan für das Diorama-Projekt im für 30mmm Zinnfiguren |
| Originalmaße L 200 x B 40 x H 40 cm |
| Die Eppinger Linie |
|
Entwurf & Ausführung:
AG MINIFOSSI
Planungsbeginn: März 2009, Fertigstellung: Dezember 2009, Auslieferung: Januar 2010 |
|
Vorgeschichte
|
|
Im Rahmen der Städtekooperation Eppingen und Schopfheim fand im Jahr 2009 eine Sonderausstellung "Architektur des Krieges - Schanze, Redoute und Chartaque des Türkenlouis" vom 29.03. -10.05. im Stadt- und Fachwerkmuseum "Alte Universität" in Eppingen statt. Über 700 Besucher zeigten sich beeindruckt vom strategisch-taktischen Zusammenspiel zwischen Chartaques und Schanzen, welches die Eppinger Linie bestimmte. Einerseits errichtet, um den Kraichgau als Einfallstor für französische Kon- tributions- und Verwüstungsangriffe abzuriegeln, andererseits aber auch, um das kaiserliche Hauptlager bei Heilbronn nachhaltig zu schützen. |
|
Besonders die 20 Dioramen und Modellbauten der AG MINIFOSSI bildeten immer wieder attraktive An- ziehungspunkte, da hier sehr anschaulich und eindrücklich die historischen Ereignisse bildhaft wieder- gegeben wurden. |
|
So entstand in Eppingen der Wunsch, mit einem speziellen Diorama die Geschichte der Eppinger Linie als Teilabschnitt und zum Teil noch im Bau befindliches Defensivsystem mit Wall, Graben und Chartaques mit Zinnfiguren bei der AG MINIFOSSI in Auftrag zu geben. Die zweite Auftragsarbeit eines Museums: Be- reits im Juli 2009 hatten die AG für das Archäologische Museum arco im Colombischlössle Freiburg ein Diorama gebaut, das ungeteilten Zuspruch fand: Ein römisches Marsch- und Feldlager. |
|
.... |
|
Projekt- und Arbeits-Team der AG MINIFOSSI |
|
Robert Stebner (8c), Patrick Beitz (8c), Jennifer Gruber (9b), René Brangoli (9b), Julian Brändle (9b), Lukas Maraun (9b), Stephen Walde (9b) und Werner Störk (AG- und Projektleitung). |
|
Kooperationspartner |
|
Peter Riek, Leiter des Stadt- und Fachwerkmuseums "Alte Universität" in Eppingen Roswitha Prochnow (Mannheim) Berliner Zinnfiguren |
|
Grundlagen |
|
Erstkontakt und Erstinfos durch das Museum (Peter Riek) Intensive Internet- und Fachliteratur-Recherchen
> Eppinger Linie
Die Längsausdehnung des Modell entspricht der N-S-Achse, die Tiefe der W-O-Achse Westen und damit Feindseite entspricht somit der vorderer Längsseite des Modells. Figuren-Ensemble und Zubehör
kontrollieren
|
|
Bau |
|

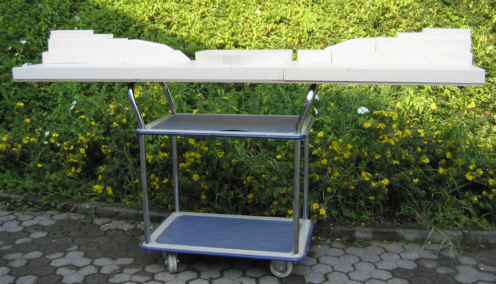

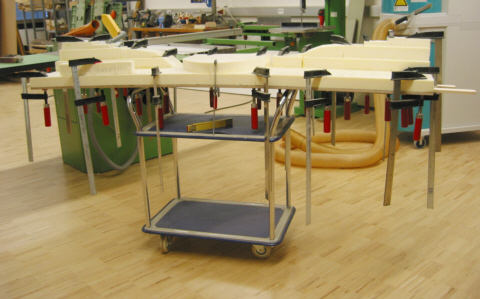

Das Modell entsteht in sog. "Sandwich"-Methode aus Styro-Dur-Platten, die auf einer stabilen Spezial- Siebdruck- oder Schildplatte mit Spezialkleber aufgesetzt werden. Darauf werden 1 : 1 die vorgesehe- nen Bereiche aufgezeichnet. |
|

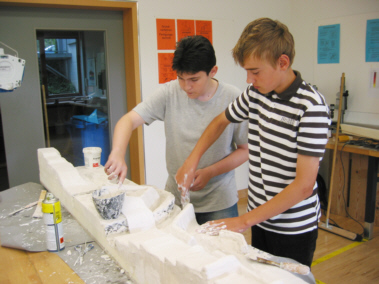

Geländeerhebungen werden durch zugeschnittene Styro-Dur-Leisten geformt, welche dann durch Ab- schleifen angepasst werden. Gräben wird entsprechend der Zeichnung bereits eingeschnitten. Wall- korpusse sind vorgefertigt und werden aufgesetzt. Die Wallprofile sind mit dem Spezialmesser vorbe-. reitet und werden aufgeklebt: Danach werden die Wall- und Grabenflächen ausgespachtelt und sauber abgezogen. Entsprechend der tatsächlichen geologischen Verhältnisse im Kraichgau kommen Schicht- und Kalkstein-Fels-Folien zum Einsatz. Die Folien werden passend zugeschnitten, mit Heißkleber fixiert und mit Gips an den Übergangen modelliert. Auf dem großen Südhang werden Terrassen für Reben an- gelegt. Die Terassenstufen werden mit Heki-Modellbauplatten "behauene Bruchsteinmauer" versehen. |
|
Das Modell wird nun mit Gipsbinden überzogen, was dem Modell Stabilität und für die nachfolgenden Arbeiten eine optimale Aus- und Auftragsbasis verleiht. Nach dem Aufbringen der Gipsbinden und dem nochmaligen Modellieren der Übergänge der Fels- und Mauerfolien wird das Gesamtmodell abschließend mit einem Flüs- siggips überzogen. Die gesamte Oberfläche wird nach einwöchigem Austrocknen mit Spezialkleber überstrichen und so quasi „versiegelt“. Bei diesem Prozess werden auch Sande und Kiese dort eingearbeitet, wo später diese Materialien sichtbar sein sollen. Die erste Schicht wird im Holzleim eingelassen. |
|
In
einem
zweiten Arbeitsvorgang werden die Sande und Kiese nochmals mit verdünntem
Holzleim überstrichen.
|
|
Thematische Darstellung |
|
Gezeigt wird ein Linien-Abschnitt der Eppinger Linie im idealisierten Zustand: Linie mit Graben und Wall - bestückt mit Palisaden, mit Durchgängen für Überraschungsangriffe oder für geordnete Truppenbewegungen, Straßen für Trup- pen, die Baustelle einer neu errichteten Redoute (Viereckschanze), einer schon bestehenden Chartaque sowie einem im Bau befindlichen Wach- und Signalturm, der Weiterbau an der Linie, Wolfsgruben, Verhack und Verhau, Stamm- lawinen, Stauwehre, ein kleiner Mauervorsprung zur besseren Seitenverteidigung und Schanzbauern bei der Arbeit. Das bewusst feindwärts abfallende Vorgelände (Glacis) ist gut erkennbar. |
|
